■ 概述

    ZZYVP-16B(ZZDQ)氮封閥是本廠自主開發、研制的一套自力式微壓力控制系統，主要用于保持容量頂部保護氣(一般為氮氣)的壓力恒定，以避免容量內物料與空氣直接按觸，防止物料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。氮封閥被廣泛應用于石油、化工等行業。

■ 特點

·無需外加能源，能在無電、無氣的場合工作，既方便，又節約能源，降低成本；
·氮封裝置供氮、泄氮壓力設定方便，可在連續生產的條件下進行；
·壓力檢測膜片有效面積大，設定彈簧剛度小，動作靈敏，裝置工作平穩；
·采用無填料設計，閥桿所受磨擦力小，反應迅速，控制精度高；
·供氮裝置采用指揮器操作，減壓比可達100：1，減壓效果好，控制精度高；
·為確保儲罐的安全，需在罐頂設置呼吸閥；
·呼吸閥僅起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。

■ 結構與工作原理

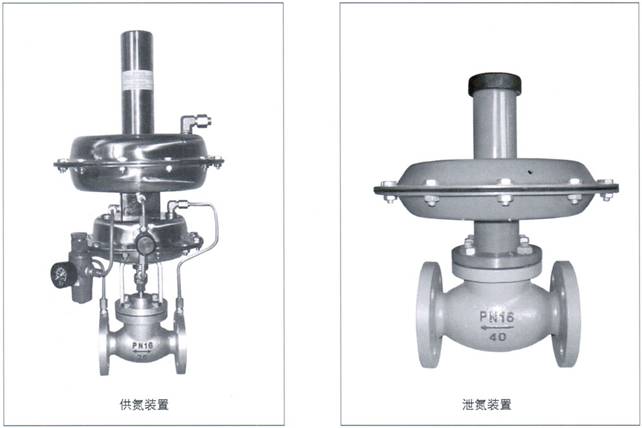

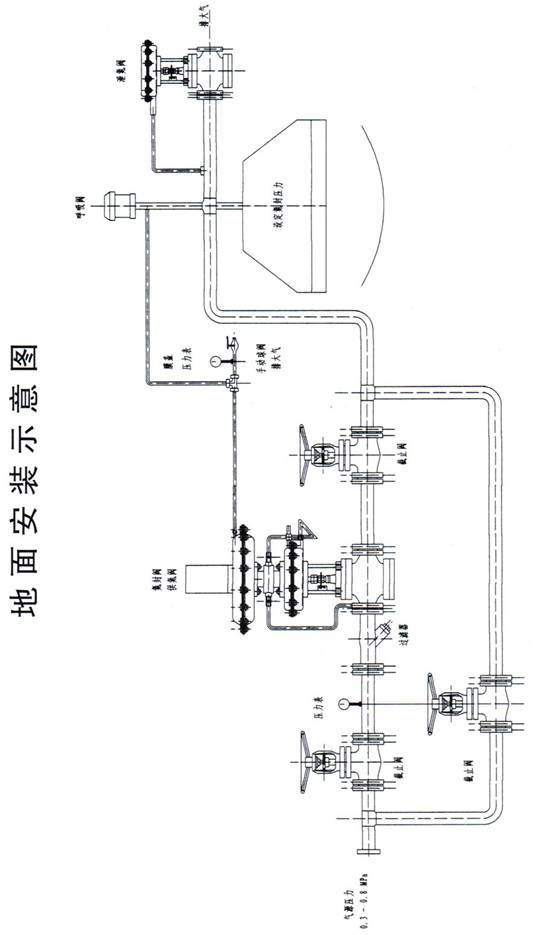

    氮封裝置是由供氮裝置(見圖一)和泄氮裝置（見圖二)兩部分組成。供氮裝置由指揮器和主閥兩部分組成；泄氮裝置由反饋的壓開型微壓調節閥組成。氮氣壓力一般設為100mmH₂O，通過氮封裝置精確控制。

    當儲罐進液閥開啟，向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升至高于泄氮裝置壓力設定值時，泄氮裝置打開，向外界釋放氮氣。使罐內壓力下降，降至泄氮壓力設定點時，泄氮裝置自動關閉。

    當儲罐出液閥開啟，用戶放料時，氣相部分容積增大，罐內壓力降低，供氮裝置開啟，向儲罐注入氮氣，使罐內壓力上升，當罐內壓力上升至供氮裝置自動關閉。

■ 供氮裝置工作原理

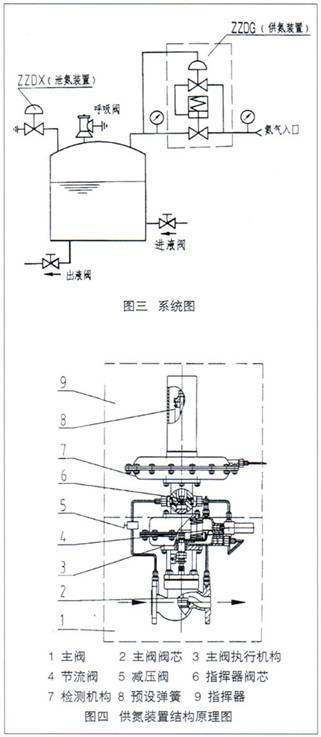

    氮封裝置結構(見圖四)，將設在罐頂的取壓點的介質經導壓管引入檢測機構(7)、介質在檢測元件上產生一個作用力與彈簧(8)、預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時，平衡破壞，使指揮器閥芯(6)打開，使閥前氣體經減壓閥(5)、節流閥(4)、進入主閥執行機構(3)上、下膜室，打開主閥閥芯(2)、向罐內充注氮氣；當罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯(6)、由于主閥執行機構中彈簧作用，關閉主閥，停止供氮。

■ 泄氮裝置工作原理

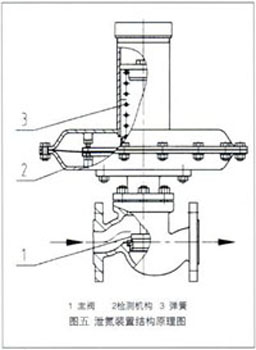

    泄氮裝置結構(見圖五)，該裝置采用內反饋結構，介質直接經閥蓋進入檢測機構(2)，介質在檢測元件上產生一個作用力與預設彈簧(3)預緊力平衡。當罐內壓力升高至高于泄氮裝置壓力設定點時，平衡被破壞，使閥芯(1)上移，打開閥門，向外界泄放氮氣；當罐內壓力降至泄氮裝置壓力設定點，由于預設彈簧力作用，關閉閥門。

■ 說明

·一般供氮氣壓力在3×10⁵～10×10⁵Pa之間；
·罐頂呼吸閥僅起安全作用，是在主閥失靈，導致罐內壓力過高或過低時，起到安全作用，在正常情況下不工作；
·泄氮閥安裝在罐頂，口徑一般在進液閥口徑一致；
·一般泄氮閥的壓力設定點略大于供氮閥的壓力設定點，以免供、泄氮裝置頻繁工作，浪費氮氣、影響設備使用壽命。
·若用戶工況有與選型手冊有異，望來電與本廠技術開發部聯系，協商解決。

■主要技術參數及性能指標

1 供氮裝置主要技術參數及性能指標

2泄氨裝置主要技術參數及性能指標

■ 主要零件材料

閥  體：ZG230-450、ZG1Cr18Ni9Ti
閥內件：1Cr18Ni9Ti
膜  蓋：A3、1Cr18Ni9Ti
膜  片：夾增強滌綸織物丁腈橡膠、氟橡膠
彈  簧：60Si2Mn、1Cr18Ni9Ti
﹡根據用戶要求，閥體、閥內件、膜蓋可采用其它牌號材質。

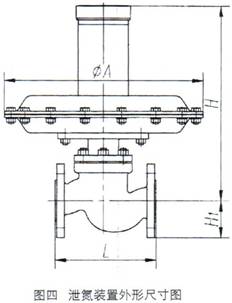

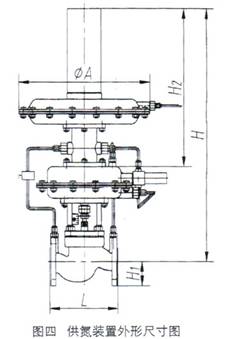

■ 外形尺寸及重量 1供氮裝置外形尺寸及重量 公稱通徑DN（mm） 25 32 40 50 65 80 100 L 160 180 200 230 290 310 350 A 308 308 308 308 394 394 394 H2 415 415 415 415 415 415 415 H1 60 75 80 85 95 105 120 H 720 730 730 750 790 840 890 重量（kg） 32 35 40 50 90 115 280     2泄氮裝置外形尺寸及重量 公稱通徑DN（mm） 25 32 40 50 65 80 100 L 160 180 200 230 290 310 350 A 308 308 308 308 394 394 394 H1 60 75 80 85 95 105 120 H 380 400 420 430 550 560 570 重量（kg） 12 13 15 17 20 28 38     ■ 連接尺寸及標準 ·連接方式：法蘭、螺紋 ·法蘭端面距：按GB12221-89標準 ·法蘭標準：按GB/T9113-2000標準 ·法蘭面型式：RF ·執行機構氣信號接口：M16×1.5   注：以上數據可根據用戶需要加工制造。

■ ZZYVP-16B(ZZDQ)氮封裝置型號編制說明

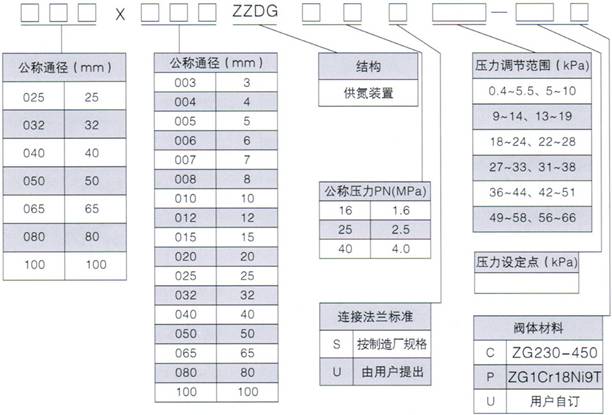

ZZYVP-16B(ZZDQ)供氮裝置型號編制說明

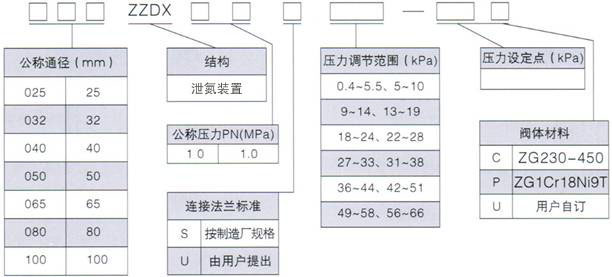

ZZYVP-16B(ZZDQ)泄氮裝置型號編制說明

例：
    型號為：025×015ZZYVP-16B(ZZDQ)16S0.5～5.5-1P表示公稱通徑(DN)為25mm，閥座直徑(dg)為15mm，公稱壓力(PN)為1.6MPa，連接法蘭按制造廠標準，壓力調節閥范圍為0.5～5kPa，供氮壓力為1kPa，閥體材質為ZG1Cr18Ni9Ti的一套供氮裝置；
    型號為：040ZZYVP-16B(ZZD)×1.0S0.5～5.5-1.5P表示公稱通徑(DN)為40mm，公稱壓力(PN)為0.1MPa，連接法蘭按制造廠標準，壓力調節閥范圍為0.5～5kPa，泄氮壓力為1.5kPa，閥體材質為ZG1Cr18Ni9Ti的一套泄氮裝置；

■ 訂貨須知

·裝置名稱、型號
·供氮、泄氮裝置公稱通徑DN（mm）
·供氮、泄氮裝置公稱壓力PN（MPa）
·供氮、泄氮裝置額定流量系數（Kv）
·供氮、泄氮裝置固有流量特性
·供氮、泄氮裝置壓力設定點
·介質名稱
·工作壓力及調節范圍
·閥體、閼內件及填料材質
·其它特殊要求

查看PDF版本：ZZYVP-16B(ZZDQ)型氮封裝置.pdf
