氣動薄膜低溫單座調節閥
■ 概述
ZXPD氣動薄膜低溫單座調節閥是一種在低溫、深冷場合使用的調節閥。采用長頸閥蓋保溫，配用多彈簧執行機構，具有總體結構緊湊、重量輕、穩定性好等優點。閥體采用精密鑄造角形結構，材料為鋁合金，具有良好的耐低溫性。波紋管密封保證了調節閥在低溫場合不外漏。因而廣泛應用于冶金、空分、制氧、石油、化工等低溫、深冷場合。特別適用于精確控制低溫氣體、流體（如液氧、液氬等）的工藝參數保持在給定值。

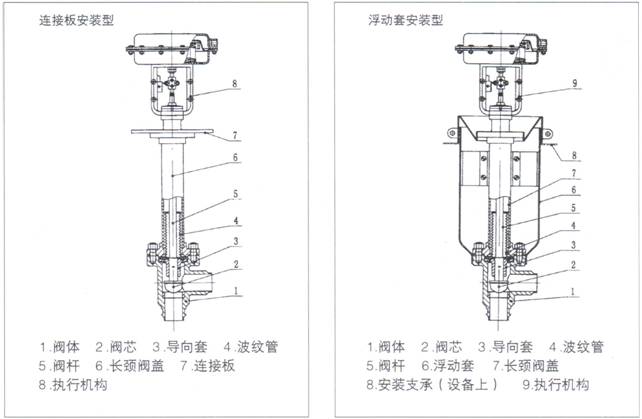

本系列產品有連接板安裝型、浮動套安裝型兩種，公稱壓力等級為PN0.6MPa，閥體口徑范圍 DN20～100，適合流體溫度-60℃～-200℃范圍內多種檔次。泄漏量等級有Ⅳ級和Ⅵ級二種。流量特性為線性或等百分比。多種多樣的品種供選擇。
■ 特點
·底進側出，流路簡單，阻力小，閥體容量大
·雙導向，閥工作穩定性好
·可調范圍大，固有可調比50
·波紋管密封對移動的閥桿形成完全的密封，堵絕流體外漏
·采用浮動套連接，安裝方便
■ 主要零件材料
|
閥體： |
LF4 |
閥桿： |
1Cr18Ni9 |
|
閥蓋： |
1Cr18Ni9 |
波紋管： |
1Cr18Ni9 |
|
閥芯、閥座： |
1Cr18Ni9 |
墊片： |
紫銅、1Cr18Ni9 |
■ 規格與技術參數
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||||
|
閥座直徑dn（mm） |
10 |
12 |
15 |
20 |
||||||||
|
額定流量 |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
|
|
額定行程（mm） |
16 |
25 |
40 |
|||||||||
|
膜片有效面積 Ae（cm2） |
280 |
400 |
600 |
|||||||||
|
固有流量特性 |
直線、等百分比 |
|||||||||||
|
公稱壓力PN（MPa） |
0.6 |
|||||||||||
|
固有可調比（R） |
50 |
|||||||||||
|
工作溫度（℃） |
D0：-60～-100，D1：-100～-200，D2：-200～-250 |
|||||||||||
|
信號范圍Pr（KPa） |
20～100，40～200，20～60，60～100，80～240 |
|||||||||||
|
允許壓差 |
不帶定位器 |
0.6 |
0.47 |
0.30 |
0.27 |
0.18 |
0.11 |
|||||
|
帶定位器 |
0.6 |
0.41 |
0.26 |
|||||||||
|
允許泄漏量 |
Ⅳ級 Ⅵ級 |
|||||||||||
|
氣源壓力Ps（MPa） |
0.14～0.40 |
|||||||||||
﹡本產品性能指標貫徹 GB/T4213-92標準
■ 安裝尺寸選取標準
|
溫度范圍（℃） |
D0 |
D1 |
D2 |
|
-60～-100 |
-100～-200 |
-200～-250 |
|
|
20～50 |
500 |
700 |
900 |
|
65～100 |
600 |
800 |
1000 |
■ 連接尺寸及標準
·連接方式：焊接
·薄膜執行機構氣信號接口：內螺紋M16×1.5

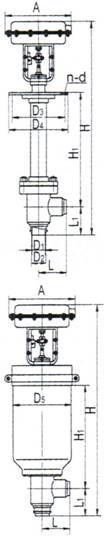

■ 外形尺寸及重量
|
公稱通徑（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
||||
|
閥座直徑（dn） |
10 |
12 |
15 |
20 |
|||||||||
|
A |
282 |
308 |
394 |
||||||||||
|
L |
75 |
85 |
110 |
160 |
170 |
||||||||
|
L1 |
75 |
85 |
110 |
160 |
170 |
||||||||
|
D1 |
Φ20 |
Φ25 |
Φ32 |
Φ40 |
Φ50 |
Φ66 |
Φ82 |
Φ102 |
|||||
|
D2 |
Φ25 |
Φ30 |
Φ37 |
Φ45 |
Φ55 |
Φ84 |
Φ90 |
Φ110 |
|||||
|
H |
H1=500 |
952 |
971 |
980 |
1006 |
||||||||
|
H1=600 |
1250 |
||||||||||||
|
H1=700 |
1152 |
1171 |
1181 |
1206 |
|||||||||
|
H1=800 |
1450 |
||||||||||||
|
H1=900 |
1352 |
1371 |
1381 |
1406 |
|||||||||
|
H1=1000 |
1650 |
||||||||||||
|
n—d |
8-Φ14 |
8-Φ16 |
10-Φ16 |
12-Φ18 |
|||||||||
|
D3 |
260 |
285 |
305 |
340 |
370 |
405 |
460 |
||||||
|
D4 |
290 |
315 |
335 |
370 |
400 |
435 |
490 |
||||||
|
D5 |
289 |
470 |
|||||||||||
■ 訂貨須知
訂貨時請用戶提供以下資料
·調節閥名稱、型號
·公稱通徑(mm)
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·工作溫度
·保溫長度(安裝尺寸)
·介質與禁忌
·整機作用方式
·信號壓力范圍
·清潔度要求
·材質要求
·選配附件
·其它特殊要求

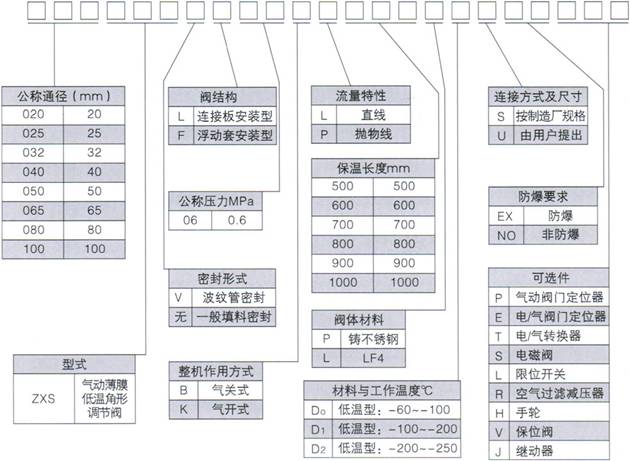

■ 氣動薄膜低溫角型調節閥型號
例
050ZXSVF06BQ700LD1SNOERH表示口徑為50mm的氣動薄膜低溫角形波紋管密封調節閥，浮動套連接，公稱壓力0.6MPa，整機作用方式氣關，等百分比流量特性。保溫長度700mm，工作溫度-100～-200℃，閥體材質LF4。連接方式及尺寸按制造廠標準，不要求防爆，配電/氣閥門定位器、空氣過濾減壓器和操作手輪。
