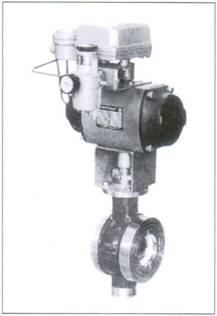

ZSHV系列氣動V型調節球閥
■ 概述
ZSHV型系列氣動V型球閥，球芯呈V型狀，可實現線性調節，可調范圍大。當閥門關閉時，V形缺口與閥座之間產生楔形剪切作用，具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結場合。適宜于控制紙漿、污水，含有纖維和顆粒固體懸濁介質及粉粒狀介質。配用齒輪齒條式執行機構。結構簡單，輸出力矩大。本系列球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用型分為單作用式和雙作用式，調節型為雙作用式。單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于開啟或關閉位置。產品廣泛應用于化工、石油、輕紡、電力、食品、制藥、造紙、航空航天等控制領域中。
■ 主要技術參數和性能
|
型式 |
直通式鑄造球閥 |
|||||||||||||
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
閥座直徑 |
20 |
26 |
33 |
40 |
53 |
66 |
86 |
104 |
128 |
170 |
212 |
255 |
300 |
340 |
|
額定流量系數Kv |
25 |
36 |
63 |
100 |
184 |
280 |
400 |
600 |
950 |
1540 |
2500 |
3900 |
6150 |
9800 |
|
公稱壓力PN |
PN1.6, 6.4MPa |
|||||||||||||
|
泄漏量 |
軟密封：≤1.8×10-7×△P×DN.l/h(試驗介質為液體：式中△P為壓差) |
|||||||||||||
|
氣源壓力 |
0.4～0.6MPa |
|||||||||||||
|
連接形式 |
對夾式、法蘭式、管道法蘭按JB79-59標準 |
|||||||||||||
|
適用溫度 |
軟密封-40～+180℃ 硬密封-40～+450℃ |
|||||||||||||
|
球芯轉角 |
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
|||||||||||||
|
流量特性 |
近似等百分比(典型曲線圈見附錄) |
|||||||||||||
|
閥體材質 |
鑄鋼、鑄不銹鋼 |
|||||||||||||
|
球芯型式 |
部分球帶有V形缺口 |
|||||||||||||
|
閥座材料 |
聚四氟乙烯、不銹鋼司鈦萊硬合金 |
|||||||||||||
|
基本誤差 |
≤全行程的±2％(帶定位器) |
|||||||||||||
|
回差 |
≤全行程的2.0％(帶定位器) |
|||||||||||||
|
死區 |
≤全行程的0.8％(帶定位器) |
|||||||||||||
■ 主要配置附件
調節型：電氣閥門定位器、空氣過濾減壓器、手輪機構等
準切斷型：空氣過濾減壓器、電磁閥、閥位開關、手輪機構等
■ 外形及連接尺寸

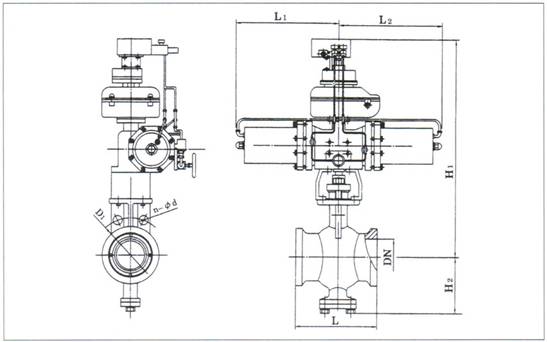

ZSHV-16型
|
公稱 |
L |
H1 |
H2 |
L1 |
L2 |
D1 |
n-d |
|||
|
單作用 |
雙作用 |
單作用 |
雙作用 |
單作用 |
雙作用 |
|||||
|
25 |
102 |
388 |
359 |
60 |
125 |
56 |
125 |
56 |
85 |
4-14 |
|
32 |
102 |
396 |
396 |
65 |
125 |
96 |
125 |
96 |
100 |
4-18 |
|
40 |
114 |
406 |
406 |
75 |
125 |
96 |
125 |
96 |
110 |
4-18 |
|
50 |
124 |
484.5 |
484.5 |
95 |
159.5 |
123.5 |
159.5 |
123.5 |
125 |
4-18 |
|
65 |
143 |
526 |
499.5 |
105 |
200.5 |
123.5 |
200.5 |
123.5 |
145 |
4-18 |
|
80 |
165 |
743 |
536 |
120 |
324 |
150 |
644 |
150 |
160 |
8-18 |
|
100 |
194 |
756 |
549 |
140 |
324 |
150 |
644 |
150 |
180 |
8-18 |
|
125 |
213 |
809 |
773 |
165 |
398 |
324 |
627 |
324 |
210 |
8-18 |
|
150 |
229 |
993 |
793 |
185 |
556 |
324 |
776 |
324 |
240 |
8-23 |
|
200 |
243 |
1033 |
869 |
205 |
556 |
398 |
776 |
398 |
295 |
12-23 |
|
250 |
297 |
1080 |
1073 |
240 |
642 |
540 |
1016 |
540 |
355 |
12-25 |
|
300 |
338 |
1117 |
1113 |
290 |
759 |
540 |
1294 |
540 |
410 |
12-25 |
|
350 |
380 |
1326 |
1155 |
330 |
856 |
632 |
1399 |
632 |
470 |
16-25 |
|
400 |
420 |
1361 |
1190 |
360 |
856 |
632 |
1399 |
632 |
525 |
16-30 |

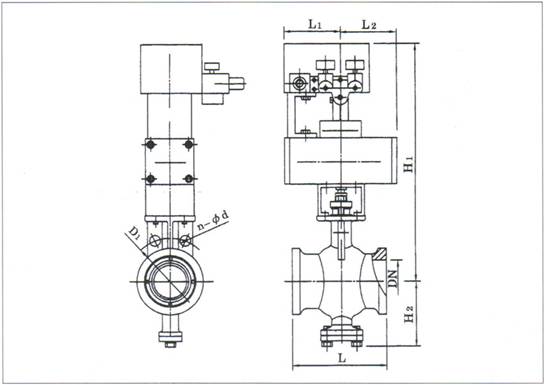

ZSHV-64型
|
公稱通徑DN |
L |
H1 |
H2 |
L1 |
L2 |
D1 |
n-d |
|||
|
單作用 |
雙作用 |
單作用 |
雙作用 |
單作用 |
雙作用 |
|||||
|
25 |
102 |
451.5 |
388 |
60 |
159.5 |
96 |
159.5 |
96 |
100 |
4-18 |
|
32 |
102 |
499.5 |
396 |
65 |
159.5 |
96 |
159.5 |
96 |
110 |
4-23 |
|
40 |
114 |
496 |
406 |
75 |
324 |
96 |
200.5 |
96 |
125 |
4-23 |
|
50 |
124 |
718 |
484.5 |
95 |
324 |
123.5 |
644 |
123.5 |
135 |
4-23 |
|
65 |
143 |
733 |
626 |
105 |
398 |
150 |
644 |
150 |
160 |
8-23 |
|
80 |
165 |
779 |
743 |
120 |
556 |
324 |
627 |
324 |
170 |
8-23 |
|
100 |
194 |
956 |
756 |
140 |
556 |
324 |
776 |
324 |
200 |
8-25 |
|
125 |
213 |
973 |
809 |
165 |
642 |
398 |
776 |
398 |
240 |
8-30 |
|
150 |
229 |
1000 |
825 |
185 |
759 |
398 |
1016 |
398 |
285 |
8-34 |
|
200 |
243 |
1137 |
1033 |
205 |
759 |
540 |
1294 |
540 |
345 |
12-34 |
|
250 |
297 |
1177 |
1073 |
240 |
856 |
540 |
1294 |
540 |
400 |
12-41 |
|
300 |
338 |
1361 |
1120 |
290 |
632 |
1399 |
632 |
460 |
16-41 |
|
|
350 |
380 |
1252 |
330 |
759 |
759 |
525 |
16-41 |
|||
|
400 |
420 |
1287 |
360 |
759 |
759 |
585 |
16-48 |
|||
■ 訂貨須知
訂貨時請注明：
1、產品型號
2、公稱通徑閥座直徑
3、公稱壓力
4、閥體和閥內組件材料
5、適用溫度
6、調節方式
7、雙作用或單作用(單作用請注明氣開式或氣閉式)
8、是否帶附件
9、連接型式
聯系地址: 江蘇省蘇州常熟市梅李鎮趙市路127號
郵政編碼: 215500
聯系電話: 086-0512-52809789
手 機: 13915499989
電子郵件: ltkzkfm@qq.com
