氣動薄膜雙座調節閥

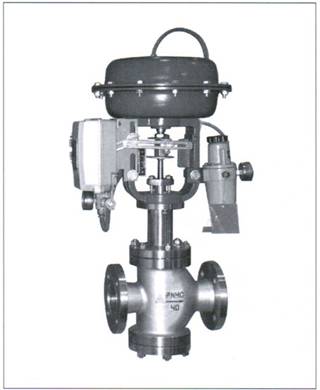

■ ZXN型氣動薄膜調節閥(雙座)概述
ZXN型氣動薄膜調節閥(雙座)[ZXN型新系列氣動薄膜直通雙座調節閥]采用雙導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，而允許泄漏量也較大的不是很清潔的介質場合。
本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN25～400。適用流體溫度由-250℃～+560℃范圍內多種檔次。泄漏量標準有Ⅱ級或Ⅳ級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
■ ZXN型氣動薄膜調節閥(雙座)特點
·頂、底雙導向雙座調節閥．工作時穩定性好。
·有兩個閥芯和閥座，采用“四通”閥體，可以方便地由正裝改裝成反裝，氣關閥變氣開閥。
·閥體按流體動力學原理設計的等截面低流阻流道，額定流量系數大。
·不平衡力小，允許使用壓差較大。
·執行機構采用多彈簧結構，高度減小30%、重量減輕30％。
·可調范圍大，固有可調比為50。
·ZXNV型波紋管密封調節閥對移動的閥桿形成完全的密封，杜絕流體外漏。
·ZXNJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。

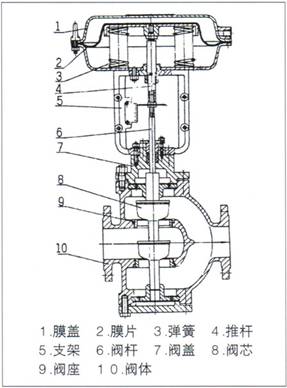

■ ZXN型氣動薄膜調節閥(雙座)主要零件材料
閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
填料：聚四氟乙烯、柔性石墨
波紋管：1Cr18Ni9Ti
墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
推桿、閥桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
軟密封閥芯：增強聚四氟乙烯
■ ZXN型氣動薄膜調節閥(雙座)規格與技術參數
| 公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量系數Kv | 12.1 | 19.4 | 30.3 | 48.3 | 75.9 | 121 | 193.6 | 302.5 | 484 | 759 | |
| 11 | 17.6 | 27.5 | 44 | 69.3 | 110 | 176 | 275 | 440 | 693 | ||
| 額定行程L(mm) | 16 | 25 | 40 | 60 | |||||||
| 膜片有效面積Ae(cm2) | 280 | 400 | 600 | 1000 | |||||||
| 公稱壓力PN(MPa) | 1.0、1.6、4.0、6.4 | ||||||||||
| 固有流量特性 | 直線、等百分比 | ||||||||||
| 固有可調比 | 50 | ||||||||||
| 信號范圍Pr(kPa) | 20～100、40～200、20～60、60～100、80～240 | ||||||||||
| 氣源壓力Ps(MPa) | 0.14～0.4 | ||||||||||
| 允許泄漏量（l/h） | Ⅱ級（5×10-3×閥額定容量） Ⅳ級（10-4×閥額定容量） | ||||||||||
|
工作溫度t (℃) |
常溫型 | -20～200、-40～250、-60～250 | |||||||||
| 散熱型 | -40～450、-60～450 | ||||||||||
| 高溫型 | 450～560 | ||||||||||
| 低溫型 | -60～-100、-100～-200、-200～-250 | ||||||||||
﹡本產品性能指標貫徹GB/T4213-92標準

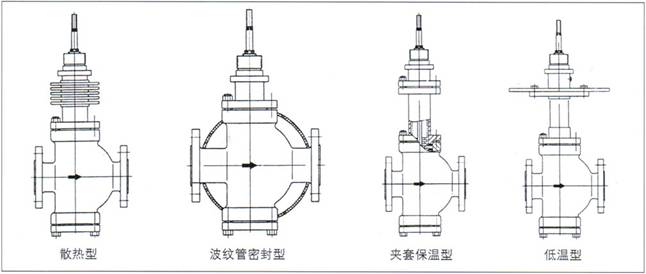

■ ZXN型氣動薄膜調節閥(雙座)閥體及上閥蓋型式

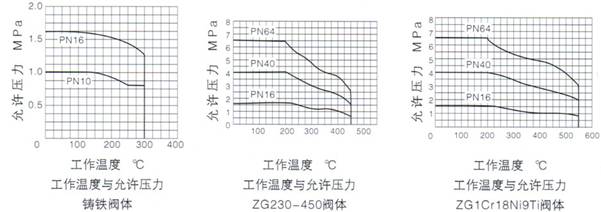

■ ZXN型氣動薄膜調節閥(雙座)閥體及閥芯材料選擇

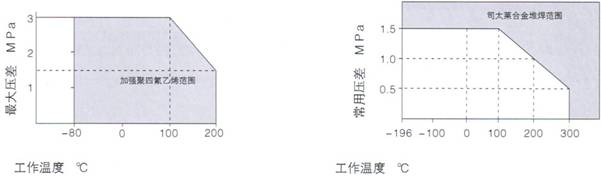

軟閥座型 工作溫度與 大壓差范圍 司太萊合金堆焊閥座 工作溫度與常用壓差范圍
■ ZXN型氣動薄膜調節閥(雙座)允許壓差
氣關式調節閥允許壓差表(單位：MPa)
| 膜片有效面積Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||
| 信號范圍Pr(kPa) | 20-100 | 40-200 | 20-100 | 40-200 | 20-100 | 40-200 | 20-100 | 40-200 | ||
| 氣源壓力Ps(MPa) | 0.14 | 0.25 | 0.14 | 0.25 | 0.14 | 0.25 | 0.14 | 0.25 | ||
| 需配附件 | - | P | - | P | - | P | - | P | ||
|
公 稱 通 徑 DN (mm) 及 閥 座 直 徑 d (mm) |
25 | 25 | 5.57 | 6.40 | ||||||
| 32 | 32 | 6.16 | 6.40 | |||||||
| 40 | 25 | 5.57 | 6.40 | |||||||
| 32 | 6.16 | 6.40 | ||||||||
| 40 | 4.90 | 6.40 | ||||||||
| 50 | 32 | 6.16 | 6.40 | |||||||
| 40 | 4.90 | 6.40 | ||||||||
| 50 | 3.90 | 6.40 | ||||||||
| 65 | 65 | 4.48 | 6.40 | |||||||
| 80 | 50 | 3.90 | 6.40 | |||||||
| 65 | 4.48 | 6.40 | ||||||||
| 80 | 3.62 | 6.40 | ||||||||
| 100 | 65 | 4.48 | 6.40 | |||||||
| 80 | 3.62 | 6.40 | ||||||||
| 100 | 2.89 | 6.40 | ||||||||
| 125 | 125 | 3.85 | 6.40 | |||||||
| 150 | 100 | 2.89 | 6.40 | |||||||
| 125 | 3.85 | 6.40 | ||||||||
| 150 | 3.20 | 6.40 | ||||||||
| 200 | 125 | 3.85 | 6.40 | |||||||
| 150 | 3.20 | 6.40 | ||||||||
| 200 | 1.60 | 4.81 | ||||||||
﹡P：閥門定位器
﹡﹡對于縮容閥體允許壓差，以同口徑全容閥體允許壓差計。
■ ZXN型氣動薄膜調節閥(雙座)允許壓差
氣開式調節閥允許壓差表(單位：MPa)
| 膜片有效面積Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||
| 信號范圍Pr(kPa) | 20-100 | 40-200 | 20-100 | 40-200 | 20-100 | 40-200 | 20-100 | 40-200 | ||
| 氣源壓力Ps(MPa) | 0.14 | 0.25 | 0.14 | 0.25 | 0.14 | 0.25 | 0.14 | 0.25 | ||
| 需配附件 | - | P | - | P | - | P | - | P | ||
|
公 稱 通 徑 DN (mm) 及 閥 座 直 徑 d (mm) |
25 | 25 | 5.57 | 6.40 | ||||||
| 32 | 32 | 6.16 | 6.40 | |||||||
| 40 | 25 | 5.57 | 6.40 | |||||||
| 32 | 6.16 | 6.40 | ||||||||
| 40 | 4.90 | 6.40 | ||||||||
| 50 | 32 | 6.16 | 6.40 | |||||||
| 40 | 4.90 | 6.40 | ||||||||
| 50 | 3.90 | 6.40 | ||||||||
| 65 | 65 | 4.48 | 6.40 | |||||||
| 80 | 50 | 3.90 | 6.40 | |||||||
| 65 | 4.48 | 6.40 | ||||||||
| 80 | 3.63 | 6.40 | ||||||||
| 100 | 65 | 4.48 | 6.40 | |||||||
| 80 | 3.63 | 6.40 | ||||||||
| 100 | 2.90 | 6.40 | ||||||||
| 125 | 125 | 3.85 | 6.40 | |||||||
| 150 | 100 | 2.90 | 6.40 | |||||||
| 125 | 3.85 | 6.40 | ||||||||
| 150 | 3.20 | 6.40 | ||||||||
| 200 | 125 | 3.85 | 6.40 | |||||||
| 150 | 3.20 | 6.40 | ||||||||
| 200 | 1.60 | 6.40 | ||||||||
﹡P：閥門定位器
﹡﹡對于縮容閥體允許壓差，以同口徑全容閥體允許壓差計。

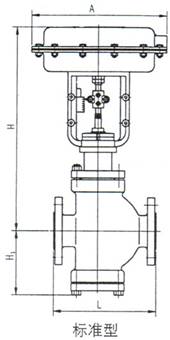

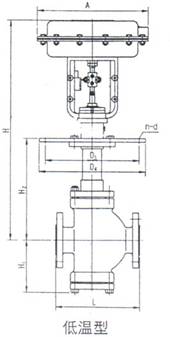

■ ZXN型氣動薄膜調節閥(雙座)外形尺寸及重量
單位：mm
| 公稱通徑（DN） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| φA | 282 | 308 | 394 | 498 | ||||||||
| L | PN16 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| PN64 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||
| H1 | PN16 | 91 | 108 | 128 | 135 | 150 | 185 | 202 | 225 | 303 | 340 | |
| PN40 | 91 | 108 | 118 | 135 | 150 | 185 | 202 | 225 | 303 | 340 | ||
| PN64 | 120 | 132 | 137 | 159 | 179 | 205 | 253 | 266 | 288 | 376 | ||
| H |
普 通 型 |
PN16 | 376 | 414 | 424 | 440 | 548 | 583 | 583 | 743 | 853 | 857 |
| PN40 | 376 | 414 | 424 | 440 | 548 | 583 | 583 | 743 | 853 | 857 | ||
| PN64 | 397 | 453 | 440 | 474 | 567 | 602 | 663 | 752 | 809 | 897 | ||
| 高溫型 | 506 | 544 | 554 | 570 | 697 | 708 | 713 | 868 | 1003 | 1061 | ||
| 波紋管型 | 446 | 487 | 499 | 558 | 690 | 704 | 711 | 854 | 998 | 1042 | ||
| 低溫型 | 普通型高度+（700～1000） | |||||||||||
|
重 量 (Kg) |
普 通 型 |
PN16 | 24 | 25 | 30 | 33 | 60 | 73 | 88 | 140 | 168 | 224 |
| PN40 | 24 | 25 | 30 | 33 | 50 | 73 | 88 | 140 | 176 | 235 | ||
| PN64 | 27 | 28 | 38 | 42 | 76 | 92 | 108 | 160 | 203 | 325 | ||
| 高溫型 | 25 | 26 | 31 | 35 | 63 | 77 | 92 | 147 | 176 | 235 | ||
| 波紋管型 | 28 | 31 | 39 | 43 | 73 | 96 | 122 | 178 | 213 | 279 | ||
| 低溫型 | 普通型重量增加（10～20）% | |||||||||||
|
低 溫 型 |
φD3 | 260 | 285 | 305 | 340 | 370 | 405 | 460 | 525 | 590 | 700 | |
| φD4 | 290 | 315 | 335 | 370 | 400 | 435 | 490 | 555 | 630 | 740 | ||
|
螺栓孔 n-d |
8- φ14 |
8- φ14 |
8- φ16 |
10- φ16 |
10- φ16 |
10- φ16 |
12- φ18 |
14- φ18 |
16- φ18 |
18- φ18 |
||
■ ZXN型氣動薄膜調節閥(雙座)連接尺寸及標準
·法蘭標準：鑄鐵法蘭按GB4216-84
鑄鐵法蘭按GB9113-88、JB/T79-94
·法蘭密封面形式：PN10、PN16為凸面；
PN40、PN64為凹凸面、閥體為凹面。
·結構長度：按GB12221-89標準
·氣動薄膜執行機構氣信號接口：內螺紋M16×1.5
·夾套保溫型夾套載熱體接口：對焊φ18×4
﹡閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如：ANSI、JIS、JPI等標準。
■ ZXN型氣動薄膜調節閥(雙座)訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑(mm)
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·介質名稱
·工作溫度及范圍
·整機作用方式
·閥體、閥內件及填料材質
·所配附件
·其它特殊要求

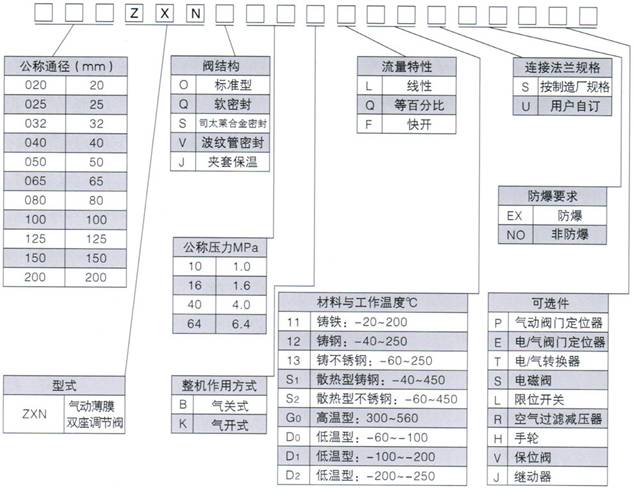

■ ZXN型氣動薄膜調節閥(雙座)型號
例
150ZXNO64BQ12SEXERH表示閥口徑為150mm的氣動薄膜雙座調節閥，標準閥體，公稱壓力6.4MPa，整機作用方式氣關，等百分比流量特性。鑄鋼閥體，工作溫度范圍-40～250℃，連接法蘭規格按制造廠標準，要求防爆，附配電/氣閥門定位器、空氣過濾減壓器和操作手輪。
