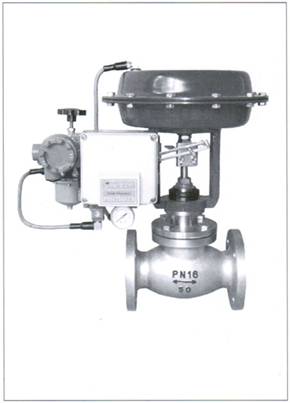

■ 氣動薄膜單座調節閥概述

    氣動薄膜單座調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。

    本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN15～250。適用流體溫度由-200℃～+560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。

■ 氣動薄膜單座調節閥特點

頂導向單座調節閥，結構緊湊，部件少、易維修。

可調范圍大，固有可調比為50。
執行機構采用多彈簧結構，高度減少30％、重量減輕30％。
波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。
氣動薄膜調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。

■ 氣動薄膜單座調節閥主要零件材料

閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
波紋管：1Cr18Ni9Ti
墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
推桿、閥桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13

■ 氣動薄膜單座調節閥規格與技術參數

﹡ 本產品性能指標貫徹GB/T4213標準

■ 氣動薄膜單座調節閥連接尺寸及標準

· 法蘭標準：鑄鐵法蘭按GB4216.5
  鑄鋼法蘭按GB9113、JB/T79、HG/T20592
· 法蘭密封面形式：PN10、PN16為突面；
  PN40、PN64為凹凸面、閥體為凹面。
· 薄膜執行機構氣信號接口：內螺紋M16×1.5
· 夾套保溫型夾套載熱體接口：對焊φ18×4
﹡ 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
  如：ANSI、JIS、JPI等標準。

■ 氣動薄膜單座調節閥訂貨須知

  訂貨時請用戶提供以下資料：
· 調節閥名稱、型號
· 公稱通徑(mm)
· 公稱壓力(MPa)
· 額定流量系數(Kv)
· 固有流量特性
· 介質名稱
· 工作溫度及范圍
· 整機作用方式
· 閥體、閥內件及填料材質
· 所配附件
· 其它特殊要求

■ 氣動薄膜單座調節閥型號

例    LN150MB101Q16KC表示閥口徑為150mm的氣動薄膜單座調節閥，標準閥體，公稱壓力1.6MPa，整機作用方式氣關，等百分比流量特性，鑄鋼閥體，工作溫度范圍-40～250℃，法蘭連接規格按制造廠標準。
